Centrala alarmowa Ropam NEOLTE-IP-SET

Główne cechy:

Obsługa czujników temperatury i wilgotności (przewodowe, bezprzewodowe) Funkcja termostatu pokojowego (obsługa 1 strefy grzewczej) Kontrola wyjść do sterowania elementami automatyki możliwa poprzez: aplikacje mobilną RopamNeo, SMS, DTMF, CLIP (KeyGSM) Wejście analogowe AI 0-10V do kontroli parametrów fizycznych np. napięcie baterii, wilgotność [%RH], temperatura itd. Graficzny, blokowy edytor logiki (DiagramEditor) Zaawansowane funkcje logiczne, funkcje arytmetyczne, liczniki, przekaźniki czasowe Do 10 niezależnych warunków logicznych, (bloki If...Then...Else) Do 20 przekaźników czasowych do realizacji funkcji czasowo-logicznych Diagram Edytor - graficzny kreator logiki lub edytor skryptu (język skryptowy C)

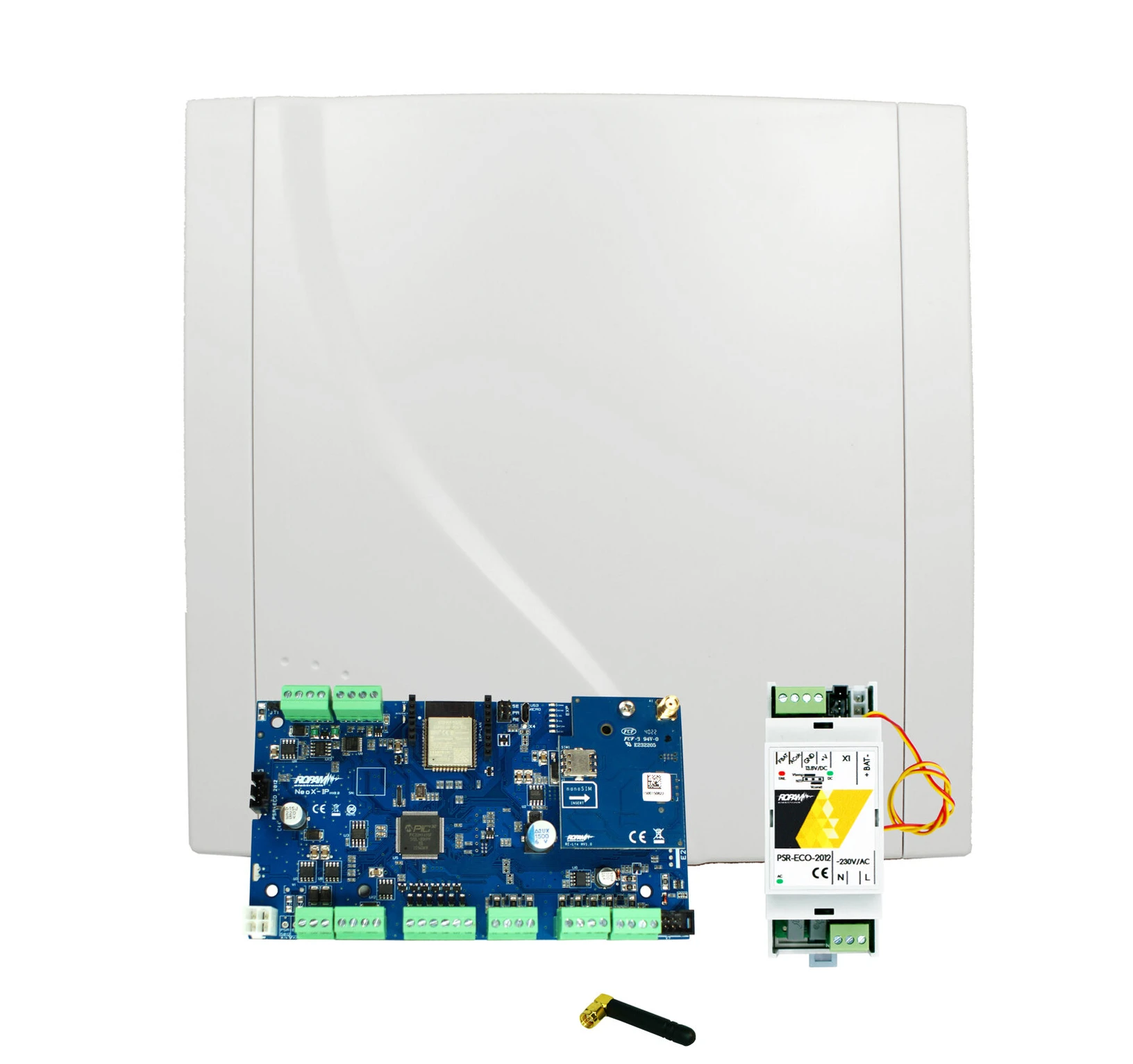

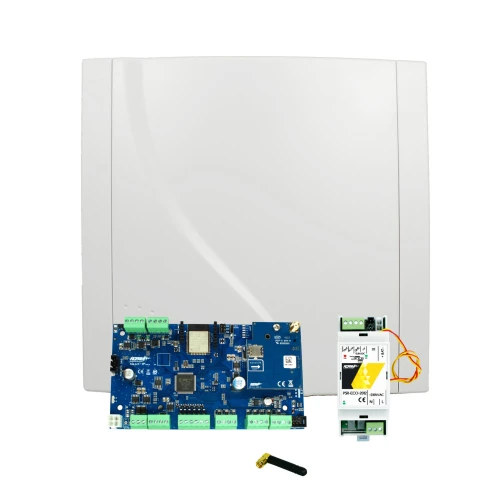

Komplet NeoLTE-IP-SET firmy Ropam, który zawiera centralę alarmową NeoLTE-IP, wspomagany przez zasilacz buforowy PSR-ECO-2012, antenę AT-GSM-MINI90 oraz obudowę O-R3P, stanowi doskonałe połączenie systemu alarmowego i automatyki domowej, korzystające z łączności GSM / LTE i WIFI. Jego nowoczesny design oraz zaawansowana technologia idealnie komponują się z różnorodnymi przestrzeniami i wnętrzami.

Oprogramowanie: Programowanie i konfiguracja systemu odbywa się za pomocą dedykowanego oprogramowania NeoGSM-IP Manager. Jest to intuicyjna w obsłudze aplikacja, pozwalająca na konfigurację całego systemu wraz z modułami rozszerzeń. Programowanie z poziomu komputera wymaga fizycznego połączenia z centralą, które jest realizowane przez port microUSB. LINK DO POBRANIA.

Modułowa budowa i integracja

Centrala oferuje szerokie możliwości rozbudowy dzięki modułowej konstrukcji. Można do niej podłączyć różnorodne czujniki (ruchu, dymu, zalania, itp.), sygnalizatory oraz urządzenia automatyki budynkowej. Zintegrowany moduł IP pozwala na zdalne sterowanie i monitoring poprzez aplikacje mobilne (np. RopamHome) oraz serwisy chmurowe.
Zarządzanie automatyką budynkową

NEOLTE-IP-SET nie tylko pełni rolę centrali alarmowej, ale także systemu zarządzania automatyką domową. Możliwe jest sterowanie oświetleniem, bramami, roletami, ogrzewaniem i innymi elementami inteligentnego domu. System obsługuje scenariusze automatyki, które można dostosować do potrzeb użytkownika (np. "wyjście z domu" – zamknięcie rolet, uzbrojenie alarmu, wyłączenie oświetlenia).


Prosta instalacja i konfiguracja

Zestaw został zaprojektowany z myślą o łatwej instalacji. Konfiguracja centrali odbywa się poprzez dedykowane oprogramowanie, które umożliwia dostosowanie ustawień do specyficznych potrzeb użytkownika. Dla instalatorów przewidziane są zaawansowane narzędzia diagnostyczne i możliwość zdalnego wsparcia technicznego.

Firma Ropam przygotowała oprogramowanie RopamNeo umożliwiające zarządzanie systemem alarmowym opartym o centralę NeoLTE-IP. Zdalne połączenie aplikacji z centralą poprzez LTE / GPRS lub internet (dynamiczny adres IP) jest możliwe poprzez serwer RopamBridge.

Specyfikacja techniczna NEOLTE-IP:

Napięcie zasilania	U = 9V ~ 14V/DC min/max @ 1,5A min. (wymagane użycie zasilacza PSR-ECO-5012-RS/2012)
Sygnalizacja awarii zasilania DC	U<11V
Obciążalność wyjść sterowanych: O1, O2 i zasilających AUX, KBD	In = 1,0A (ciągła), Ipeak = 1,3A (chwilowe)
Zabezpieczenie przeciwzwarciowe i termiczne wyjścia: O1, O2, AUX, KBD	Ilim = 1,0A ~ 1,7A, Tj, Tc= 125 °C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
Kontrola obciążenia dla wyjść: O1, O2	2KΩ max. impedancja linii
Obciążalność wyjść O3-O8	700mA @30Vdc
Pobór prądu przez układy centrali (bez wyjść)	300/95/70 – max/śr/min
Wifi off, GSM off, Eth	-15mA, -10mA, +30mA
Modem LTE	Obsługa sieci 4G i 2G, (LTE-FDD: B1/B3/B5/B7/B8/B20/B28)
Częstotliwość GSM pracy modemu	850 / 900 / 1800 / 1900 MHz
Moduł WIFI	W standardzie 802.11 b/g/n, 2.4 GHz, z wbudowaną anteną PCB na obudowę
Typ transmisji danych	SMS, VOICE, GPRS
Sygnał audio: AUDIO IN, AUDIO OUT (złącze VSR)	2 Vrms
Wejścia binarne (programowane)	NO, NC, EOL, 2EOL/NC, 2EOL/NO = hi-Z/~30Ω, ~30Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/1k1 impedancja linii dla danego typu: brak naruszenia / naruszenie
Wejścia czujników temp.	T1 - T2 (Data), GND, +VT (3,3V)
Wejście analogowe (programowane)	Uin = 0 - 10V / DC (max.) (impedancja Z = 30KΏ , rozdzielczość 10mV, dokładność 1% całego zakresu)
Komunikacja systemowa	Mag

Specyfikacja techniczna PSR-ECO-2012:

Napięcie i prąd zasilania	Uin = 195V ~ 265V/AC 50Hz, Irms = 0.25A maks.
Prąd rozruchowy zasilacza	11A@2ms - bez obciążenia
Napięcie wyjściowe zasilacza	Uout = 13,8VDC +0,5V/-1V gdy brak AKU Un = 13,8VDC (@20°C, Iout=0A) Uout = 9,5VDC do 14,3V gdy AKU podłączony
Napięcie tętnienia napięcia DC	100mV p-p maks
Parametr auto-kompensacji napięcia ładowania	-3 [mV/°C/ogniwo] +/- 20% powyżej Temperatury projektowej 20 °C +3 [mV/°C/ogniwo] +/- 20% poniżej Temperatury projektowej 20 °C
Moc wyjściowa zasilacza (wydajność prądowa)	20W (1,5A max.)
Moc całkowita zasilacza	25W
Sprawność energetyczna	88% ~ 91%
Pobór energii bez obciążenia z sieci ~230V (Iout=0, Ibat=0)	0,39W (S = 3,5VA)
Sygnalizacja awarii zasilania AC	Wyjście techniczne ACok
Sygnalizacja awarii niskiego napięcia DC	Uout min +1V (+/-5%)
Napięcie odcięcia rozładowanego akumulatora Uout min	Uout<10V bez obciążenia Uout <10,4V@Iout 1,5A
Obciążalność wyjścia +V, GND	In = 1,5A (ciągła) Ipeak = 2A (chwilowe)
Zabezpieczenie przeciwzwarciowe przetwornicy impulsowej	Ilim = 1,8A (+/-5%), (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
Zabezpieczenie przeciwzwarciowe, termiczne wyjścia: +BAT	PTC 1,85A
Obciążalność wyjść FBAT, ACok	FBAT: 100mA@30Vdc max. (brak zabezpieczenia przeciwzwarciowego) ACok: 5mA@12VDC
Typ wyjść: FAC, FBAT	OC (Open Collector, otwarty kolektor)</td

Specyfikacja techniczna O-R3P:

Centrale i moduły	Ropam
Zabezpieczenie antysabotażowe	Tamper Ropam - mikroprzełącznik antysabotażowy
Tamper	Otwarcie, spełnia wymagania normy PN-EN 50131
Zastosowanie	Do wewnątrz
Wykonanie	Tworzywo ABS Maskownice w komplecie
Kolor	RAL 7035 (jasnoszary)
Zamykanie	Skręcana x4 od czoła obudowy
Miejsce na akumulator	7Ah/12 Ołowiowo-kwasowy suchy (SLA)
Szyna DIN (TH35)	Do montażu zasilacza PSR-ECO
Montaż anteny GSM, WIFI wewnątrz obudowy	Tak
Wymiary (szer./wys./dł.)	Zewnętrzne obudowy: 264x253x85 [+/-2mm]
