System rejestracji czasu pracy Roger Panel dotykowy wew. MCT88M-IO

Główne cechy:

• Zestaw kontroli dostępu do obsługi 1 przejścia w systemie RACS 5 ST
• Jeden punkt logowania
• Zasilanie czytnika z centrali, awaryjne zasilanie z akumulatora
• Rozpoznawanie użytkowników za pośrednictwem kodów PIN i/lub kart zbliżeniowych standardu 13,56MHz MIFARE Ultralight/Classic/DESFire/PLUS
• Zastosowanie zewnętrzna/wewnętrzna czytnika
• Identyfikacja mobilna za pośrednictwem telefonu z NFC lub Bluetooth
• W zestawie 5 breloków
• Obsługa do trzech wejść NO/NC
• Interfejs komunikacyjny: RS485, Ethernet (LAN)
• Klawiatura z regulowanym poziomem podświetlenia
• Praca autonomiczna zestawu

Rejestracja czasu pracy RCP:

Nasz zestaw pozoli państwu łatwiej  zarządzanie czasem pracy, precyzyjne jego rozliczanie oraz wpływa na redukcję kosztów. Skutecznie realizowana rejestracja czasu pracy wspiera efektywność działania przedsiębiorstwa. Rejestracja czasu pracy opiera się o specjalistyczne oprogramowanie do analizy, ewidencji oraz rozliczania czasu pracy RCP Master oraz o terminale RCP przeznaczone do rejestracji zdarzeń RCP. Ponadto rejestracja czasu pracy tj. rejestracja zdarzeń RCP może być realizowana z poziomu systemu kontroli dostępu RACS, a następnie wyeksportowana do programu RCP Master. Co więcej rejestracja czasu pracy realizowana z poziomu programów VISO oraz RCP Master 4 umożliwia wymianę danych pomiędzy programami bez udziału operatora tworząc zintegrowany system kontroli dostępu i rejestracji czasu pracy.

Kontroler dostępu przejść MC16-PAC-ST-1:

• zestaw kontroli dostępu do obsługi 1 przejścia w systemie RACS 5 ST
• obustronna kontrola przejścia
• obsługa czytników serii MCT (16 czytników)
• obsługa czytników serii PRT (interfejs do obsługi 4 czytników)
• obsługa czytników z interfejsem Wiegand (4 czytniki)
• obsługa czytników z interfejsem OSDP (16 czytników, wymagany interfejs MCI-3)
• wyjście zasilania 0,2 A
• wyjście zasilania 1,0 A
• ładowanie akumulatora 0,3 A
• zabezpieczenie przed głębokim rozładowaniem
• zasilacz 24 VDC/2,2 A
• łącznik antysabotażowy
• miejsce na akumulator 7 Ah
• wymiary: 250,0 x 250,0 x 80,0 mm (wys. x szer. x gł.)

Zestaw kontroli dostępu przeznaczony do obsługi jednego przejścia w systemie RACS 5 v2 w wersji ST. Zestaw umożliwia obsługę jednego dwustronnego przejścia z wykorzystaniem czytników RS485 (czytniki serii MCT oraz czytniki serii OSR z protokołem OSDP), RACS CLK/DTA (czytniki serii PRT) lub czytników z interfejsem Wiegand. Czytniki oraz zamek są zasilane z wyjść zasilających znajdujących się na kontrolerze, które mogą dostarczyć odpowiednio 0,2 A i 1,0 A. Dołączony w zestawie zasilacz umożliwia kompletne zasilenie kontrolowanego przejścia.

Wewnętrzny czytnik zbliżeniowy z klawiaturą i wyświetlaczem MCT88M-IO

MCT88M-IO to terminal identyfikacji przeznaczony do wykorzystania w systemie RACS 5. Urządzenie posiada kolorowy wyświetlacz graficzny, klawiaturę dotykową z 4 klawiszami funkcyjnymi oraz czytnik kart MIFARE Ultralight/Classic/DESFire/Plus. Identyfikacja użytkowników na terminalu może odbywać się za pomocą kodów PIN, kart zbliżeniowych MIFARE oraz urządzeń mobilnych wyposażonych w technologię NFC (Near Field Communication) lub BLE (Bluetooth Low Energy). MCT88M-IO może być podłączony do magistrali RS485 kontrolera dostępu MC16. Alternatywnie MCT88M-IO może być podłączony do wirtualnego kontrolera dostępu poprzez sieć Ethernet (LAN). W przypadku podłączenia do kontrolera MC16 urządzenie może funkcjonować jako terminal kontroli dostępu i/lub rejestracji czasu pracy jak też do sterowania systemem kontroli dostępu z uwzględnieniem oferowanej przez system RACS 5 automatyki budynkowej. W przypadku podłączenia do kontrolera wirtualnego urządzenie może funkcjonować jako terminal POS lub terminal kontroli wypożyczeń wyposażenia.

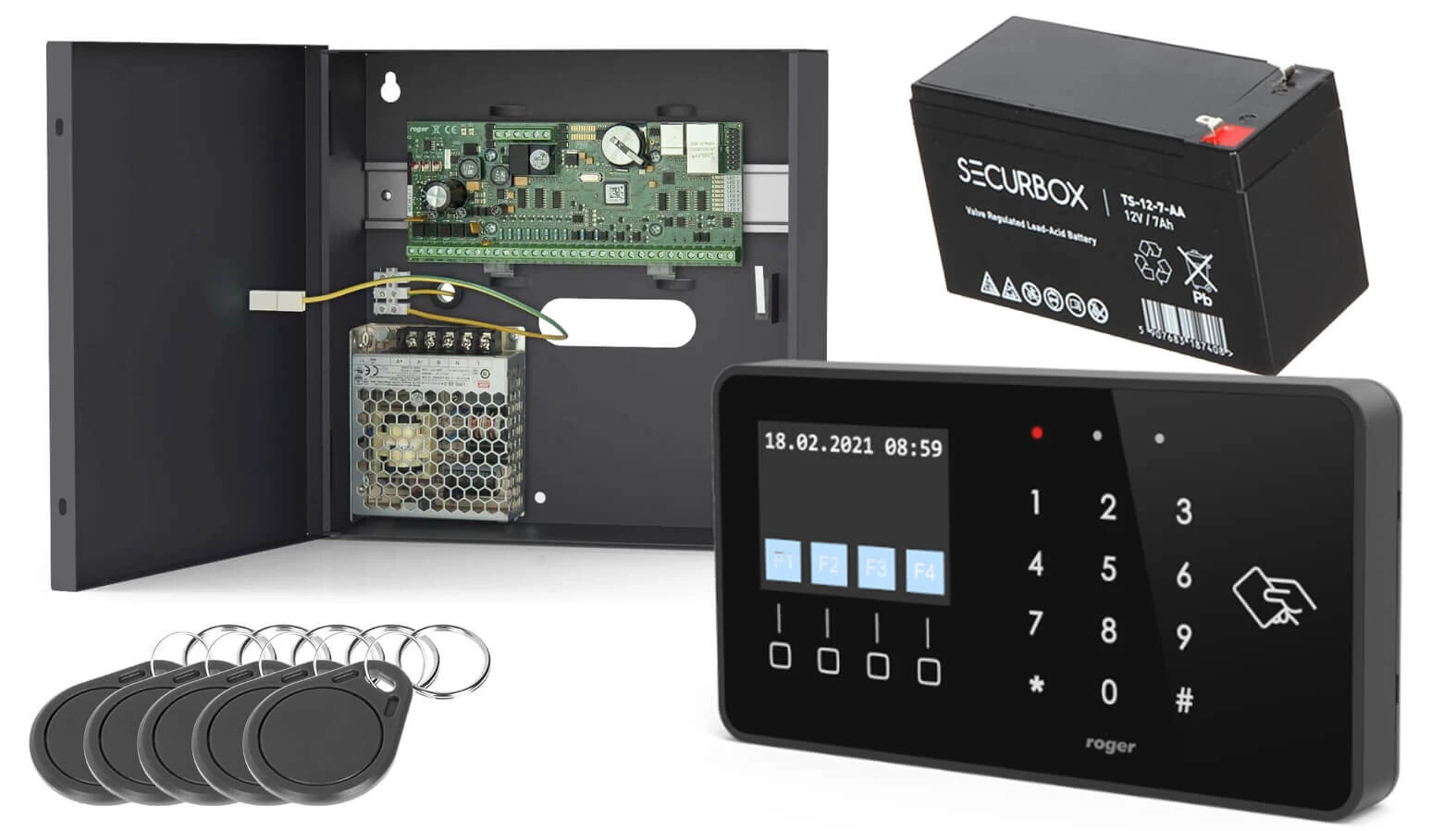

W skład zestawu wchodzi:

  ♦   1x Zestaw MC16-PAC-ST-1-KIT zawartość (x1 kontroler dostępu MC16-PAC-ST-1, 1x LRS-50-24 - 24V DC/2,2A, 1x metalowa obudowa ME14-24V)
  ♦   1x Akumulator 12V/7AH VRLA
  ♦   1x Terminal dostępu MCT88M-IO
  ♦   5x Brelok RFID BS-12BK 13,56MHz z pamięcią" kolor breloka może się różnic, od dostępności produktu"

Dodatkowe elementy, opcjonalne do dokupienia w produktach pokrewnych:

  ♦   interfejs roger RUD-3-DES " Wymagany do konfiguracji"
  ♦   klucz sprzętowy RUD-6-LKY "Wymagany do konfiguracji w przypadku płatnej licencji"
  ♦   licencja roger RCPM4 25/50/250/500+ "zależna od ilości użytkowników" Po wyżej prosimy o kontakt w celu indywidualnej wyceny
  ♦   karta zbliżeniowa MFC-2

Specyfikacja techniczna:

Kontroler dostępu przejść MC16-PAC-ST-1:
Napięcie zasilania	Nominalne 18VAC; dopuszczalne 17-22VAC Nominalne 12VDC, dopuszczalne 10-15VDC Nominalne 24VDC, dopuszczalne 22-26VDC
Pobór prądu (średni)	100mA przy zasilaniu 18VAC (bez obciążenia wyjść AUX/TML)
Wejścia	Osiem wejść parametrycznych (IN1-IN8) elektrycznie połączonych wewnętrznie z plusem zasilania przez rezystor 5,6 kΩ. Dla linii typu NO i NC próg wyzwolenia na poziomie ok. 3,5V
Wyjścia przekaźnikowe	Dwa wyjścia przekaźnikowe z pojedynczymi stykami NO/NC, obciążalność 30V/1,5A DC/AC
Wyjścia tranzystorowe	Osiem wyjść tranzystorowych typu otwarty kolektor, obciążalność 15V/150mA DC. Maks. całkowity prąd płynący przez wyjścia w tym samym czasie 3A DC.
Wyjścia zasilające	Dwa wyjścia zasilające: 12VDC/0,2A (TML) oraz 12VDC/1A (AUX)
Odległości	Do 1200m dla RS485 Do 150m dla RACS CLK/DTA i Wiegand
Klasa szczelności	IP20
Klasa środowiskowa	Klasa I
Temperatura pracy	5°C ~ 40°C
Wilgotność	10% ~ 95% (bez kondensacji)
Waga	ok. 200g
Wymiary (szer./wys./dł.)	175x72x30mm
Obudowa metalowa ME-14-24V:
Zasilacz	LRS-50-24 24VDC/50W
Nominalny prąd wyjściowy	2,2A
Ochrona antysabotażowa	Łącznik Tamper NO/NC; 50mA/50VDC
Szyna DIN	1x 245mm
Blacha	0.8mm
Kolor	Szary antracytowy RAL 7016
Akumulator	Miejsce na akumulator 7Ah
Środowisko pracy	Pomieszczenia wewnętrzne; wilgotność do 90%; temperatura otoczenia od -10°C do +40°C
Stopień ochrony IP	IP20
Waga	2kg
Wymiary (szer./wys./dł.)	250x250x80mm
Terminal dostępu z czytnikiem MCT88M-IO:
Nominalne 12VDC, dopuszczalne 10-15VDC	Napięcie zasilania
Pobór prądu (średni)	110 mA
Wejścia	Trzy wejścia parametryczne (IN1..IN3) elektrycznie połączone wewnętrznie z plusem zasilania przez rezystor 5,6 kΩ. Dla linii typu NO i NC próg wyzwolenia na poziomie ok. 3,5V
Wyjście przekaźnikowe	Jedno wyjście przekaźnikowe REL1 z jednym izolowanym stykiem NO/NC, maks. obciążenie 30V/1.5A
Wyjścia tranzystorowe	Dwa wyjścia tranzystorowe (OUT1, OUT2) typu otwarty kolektor, maks. obciążenie 15VDC/150mA
Ochrona antysabotażowa (TAMPER)	Otwarcie obudowy raportowane metodą programową do kontrolera dostępu
Metody identyfikacji	Karty ISO/IEC14443A MIFARE Ultralight, Classic, Desfire EV1 i Plus Urządzenia mobilne (Android, iOS) zgodne z NFC Urządzenia mobilne (Android, iOS) zgodne z Bluetooth Low Energy v4.1
Zasięg odczytu	Do 7 cm dla kart MIFARE i komunikacji NFC Do 10 m dla BLE - zależy od warunków otoczenia i modelu danego urządzenia mobilnego. Moc sygnału radiowego terminala można zwiększać w ramach konfiguracji niskopoziomowej
Odległości	Do 1200 m pomiędzy kontrolerem i terminalem (RS485)
Klasa szczelności	IP41
Temperatura pracy	5°C ~ 40°C
Wilgotność	10% ~ 95% (bez kondesnacji)
Waga	ok. 190g
Wymiary (szer./wys./dł.)	155,5x85x21,5mm
