Transformator wideo TR-4P

Czarny transformator wideo z czterema złączami BNC na przedniej stronie. Urządzenie posiada kompaktową obudowę z oznaczeniami na górnej powierzchni.
Czarny moduł elektroniczny Delta z czterema złączami BNC na górze oraz złączem RJ45 z boku. Na przedniej części znajduje się niebiesko-żółta listwa zaciskowa z oznaczeniami numerycznymi.
Czarny panel z czterema złączami oznaczonymi numerami od 1 do 4, opisany jako "INPUTS / OUTPUTS". Produkt ma prostokątny kształt i jest przeznaczony do montażu w systemach elektronicznych.
Na zdjęciu znajduje się czarny transformator wideo TR-4P z kolorowymi złączami na przednim panelu, oznaczonymi numerami od -4 do +4. Po prawej stronie znajduje się port RJ-45.

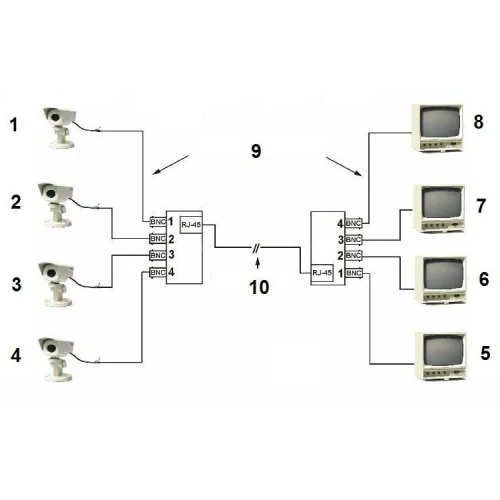

Schemat przedstawia system monitoringu wizyjnego z czterema kamerami po lewej stronie, połączonymi za pomocą kabli BNC i RJ-45 do centralnego punktu dystrybucji. Po prawej stronie znajdują się cztery monitory, które odbierają sygnał z kamer, umożliwiając podgląd obrazu.
Schemat przedstawia kolejność ułożenia przewodów wewnątrz wtyku RJ-45 według standardu. Ilustracja pokazuje przypisanie poszczególnych przewodów do pinów w złączu.

  • Producent

    Delta

  • Kod produktu

    TR-4P

  • Gwarancja

    24 miesiące

zobacz opis

Zapytaj o ten produkt pokaż formularz

Masz pytania? Szukasz odpowiedzi? Jesteś zainteresowany?

  • Zadzwoń
  • 34 341 16 30
  • Doradzamy pon - pt 8 00 do 17 00
  • lub napisz wiadomość korzystając z poniższego formularza

Przepisz kod z obrazka

weryfikator

Zamknij

  • Dostępność: Czasowo niedostępny

Cena (z VAT):

116 zł

Dodaj do obserwowanych

Powiadom o dostępności pokaż formularz

Najniższy koszt dostawy: 5 zł

Reprezentujesz jednostkę budżetową?
Sprawdź możliwość skorzystania z odroczonej płatności.

CA Raty

Opis produktu

TR-4P przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne. Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-) Odwrotne połączenie spowoduje zakłócenia obrazu. Dedykowany do kamer AHD, CVI, TVI, PAL.


Standard:
  • AHD - 5 Mpx,
  • HD-CVI - 8 Mpx 4K UHD,
  • HD-TVI - 8 Mpx 4K UHD,
  • CVBS - PAL, NTSC
Rodzaj urządzenia: Pasywne
Liczba kanałów: 4 szt. Wideo
Zasięg wideo:
  • 250 m @ 720p - UTP kat. 5e
  • 150 m @ 1080p - UTP kat. 5e
  • 400 m @ CVBS - PAL, NTSC - UTP kat. 5e
Napięcie we/wy 75Ω (CVBS): 1 Vpp
Tłumienie:
  • 4.43 MHz @ 0.73 dB
  • 11 MHz @ 1.24 dB
  • 21 MHz @ 2.16 dB
  • 38 MHz @ 3.35 dB
  • 42 MHz @ 3.54 dB
  • 67.5 MHz @ 3.72 dB
Separacja między wejściami: > -50 dB
Producent / Marka: DELTA
CMRR (dB @ 5MHz): 50 dB
Impedancja złącza koncentrycznego: 75 Ω
Impedancja złącza symetrycznego: 100 Ω
Typ złącza koncentrycznego: 4  x BNC Gniazdo proste
Typ złącza symetrycznego: Zaciski kablowe / RJ-45 (8-pin, 4 pary) Gniazdo
Temperatura pracy: -50 °C ... 55 °C
Dopuszczalna względna wilgotność otoczenia: < 95 %
Waga: 0.105 kg
Wymiary: 120  x 30  x 62 mm
