System monitorowania temperatury Ropam zakres -20 do +70 st. C Monitoring Kontrola Pomiar

System monitorowania temperatury w zakresie od -20 do +70 st C  Ropam

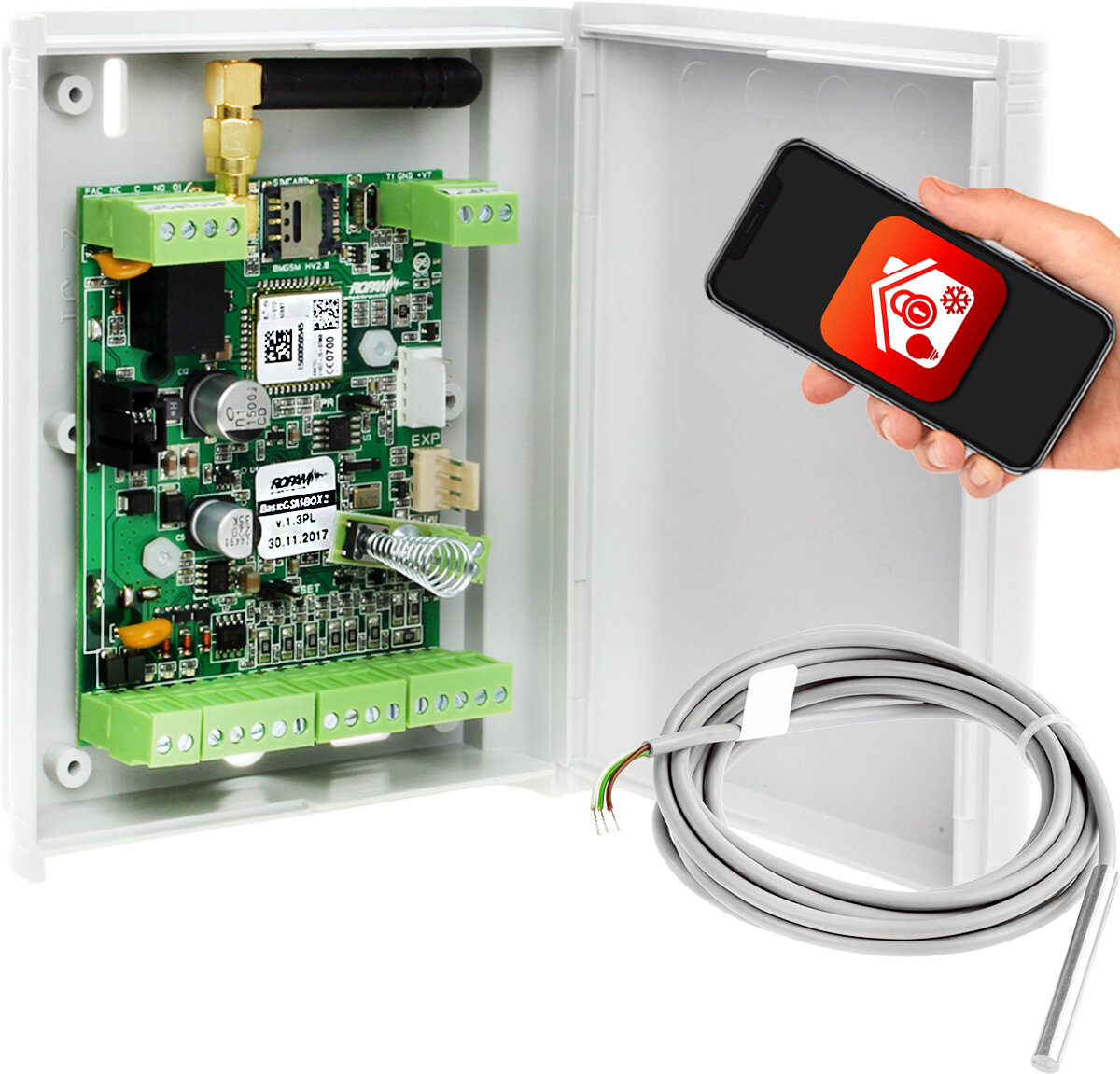

Utrzymanie optymalnej temperatury jest niezwykle istotne m.in. w branży spożywczej, ogrodniczej czy transportowej. Nawet niewielkie odchylenia od przyjętych wartości mogą nieść za sobą poważne konsekwencje. Dlatego należy nieustannie monitorować warunki w pomieszczeniach. Temu celowi służy system monitorowania składający się z modułu powiadamiania oraz sterowania Ropam BasicGSM-Box 2, czujnika temperatury TSR-1 oraz zasilacza.

To rozwiązanie odpowiednie m.in. dla:

• branży spożywczej (np. sklepy mięsne, magazyny, chłodnie),
• branży ogrodniczej (np. uprawy szklarniowe),
• branży transportowej,
• branży medycznej,
• serwerowni,
• obiektów muzealnych.

Jak działa ten system monitorowania temperatury?  Zestaw wyposażony jest wyposażony w cyfrowy czujnik temperatury. Pomiary są dokonywane z częstotliwością co 30 s. Jeśli system wykryje odchylenie od normy lub awarię, wysyła powiadomienie zgodnie z ustawieniami użytkownika.

Urządzenie:

• pomiar w przedziale temperatur między -20 a +70⁰C
• może być konfigurowane i obsługiwane za pomocą dedykowanych aplikacji mobilnych RopamBasic (Android, iOS) orazi RopamDroid – do sterowania za pośrednictwem SMS
• jest wyposażone w rozbudowany LogicProcessor, który obsługuje zaawansowane funkcje logiczne i arytmetyczne
• daje szerokie możliwości konfiguracji i zaprogramowania – jego pracę można programować zdalnie przez GPRS lub lokalnie (łącze microUSB).
• obsługuje do 8 numerów telefonów, 8 adresów e-mail
• obsługuje kody USSD za pomocą aplikacji RopamBasic lub SMS,
• daje możliwość wgrania i odtwarzania do 8 różnych komunikatów głosowych
• zapamiętuje do 1000 zdarzeń z funkcją nadpisywania, co daje możliwość sprawdzenia historii poziomu temperatury
• może pełnić funkcje centrali alarmowej.

Widok okna ustawień Temperatura w aplikacji BasicGSM Manager do zarządzania modułem :

Objaśnienie:

• Nazwa - nazwa czujnika temperatury (wymagana do wyświetlania w wiadomościach SMS STAN, w aplikacji RopamBasic, aplikacji RopamDroid).
• Alarm gdy: moduł wysyła powiadomienie w formie jak niżej (wymagane zaznaczenie potrzebnych form powiadomienia o przekroczeniu ustawionego progu temperatury).
• Alarm przekroczenia gradientu: moduł wysyła powiadomienie o przekroczeniu zadanego gradientu (szybkości zmiany) temperatury poza określoną wartość zdefiniowaną w polu ....... [ºC/min].
• Histereza: Różnica wartości temperatury dla dolnego i górnego progu przełączania. Przykład: jeśli zadana temp. a = 30[ºC] oraz b = 20[ºC] a histereza została ustawiona na 2[ºC] to moduł wyłączy grzanie gdy temp. spadnie poniżej 22[ºC] oraz wyłączy grzanie gdy temp. wzrośnie powyżej 28[ºC].
• Awaria czujnika temperatury: powiadomienie o awarii/uszkodzeniu czujnika temperatury wysyłane do użytkownika systemu. Możliwe opcje powiadomienia: takie same jak dla wystąpienia alarmów o przekroczeniach wartości temperatur (j/w).
• Interwał zapisu wartości do pamięci: odstęp czasu pomiędzy zapisami kolejnych wartości temperatury do pamięci zdarzeń w module. Minimalny czas: 1 [min], maks. czas interwału: 1440 [min]

Widok w aplikacji mobilnej RopamBasic :

Moduł powiadomienia i sterowania GSM Ropam BasicGSM-BOX 2

Główne cechy:

• aplikacje mobilne: RopamBasic (Android, IOS) do sterowania online poprzez GPRS i serwer RopamBridge, RopamDroid (Android) do sterowania poprzez SMS,
• użytkownicy: 8 numerów telefonu, 8 adresów e-mail, aplikacja RopamBasic i RopamDroid,
• obsługa kodów USSD za pomocą RopamBasic/SMS (kontrola kart pre-paid i zmiana usług),
• automatyczna kontrola kart pre-paid (min. kwota),
• zegar RTC, kalendarz, synchronizacja z siecią GSM lub serwer NTP
• opcja wgrania i odtwarzania 8 komunikatów głosowych,
• programowanie zdalne przez GPRS (serwer RopamBridge),
• microUSB do programowanania lokalnego (Usb-USBmicro),
• modul alarmowy, funkcje centrali alarmowej,
• intuicyjna wizualizacja i sterowanie centralami alarmowymi,
• gniazdo nanoSIM,
• współpraca za zasilaczem PSR-ECO-2012,
• 2 wejścia analogowe AI1, AI2 (I7-I8), konfigurowane: 0-10V lub 4-20mA,
• 4 wyjścia: O1 wyjście przekaźnikowe, O2-O4 wyjścia tranzystorowe z zabezpieczeniem zwarciowym (0.7A)
• mniejsze wymiary, kompaktowa konstrukcja, rozłączne złącza i konektory,
• mikroprocesor 32-bitowy, wbudowany system operacyjny czasu rzeczywistego RTOS,
• rozbudowany LogicProcessor.zaawansowane funkcje logiczne, funkcje arytmetyczne, liczniki, przekaźniki czasowe, 10 niezależnych warunków logicznych,(bloki if-then-else),
  10 przekaźników czasowych do realizacji funkcji czasowo-logicznych, 4 timery kalendarzowe,
• wbudowany modem GSM/GPRS-2G,
• wykrywanie zagłuszania GSM (jamming): raportowanie stanu na wyjściu i zapis w pamięci zdarzeń
• 8 wejść z czego 6 wejść NO/NC (I1-I6) oraz 2 wejścia NO/NC GND/+12V lub 0-10V, 4-20mA,
• wejście FAC do kontroli napięcia AC np centrali alarmowej,
• 4 sterowane wyjścia poprzez SMS, CLIP, DTMF, RopamBasic, zdarzenia systemowe, LogicProcessor,
• 1 wyjście zasilania AUX zabezpieczone (1A),
• powiadomienie: SMS/VOICE/CLIP/E-MAIL/GPRS,
• SMS: niezależne komunikaty dla zdarzeń w systemie,
• VOICE/CLIP: niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (syntezer mowy, podsłuch), równoległa z trybem powiadomienia SMS/VOICE
• obsługa czujnika temperatury serii TSR-x , termostat GSM
• funkcja testu łączności: SMS, SMS STAN, CLIP, E-mail,
• optyczna sygnalizacja pracy i zasięgu GSM
• pamięć zdarzeń, 1000 zdarzeń z nadpisywaniem
• funkcje ograniczenia kosztów i ilości transmisji
• zasilanie 12V/DC z kontrolą napięcia DC (<11V)

• Moduł BasicGSM Box 2
• Czujnik temperatury TSR-1
• Zasilacz 12V DC 1A
