Zasilanie PoE (Power over Ethernet) umożliwia jednoczesne przesyłanie danych i prądu jednym kablem sieciowym do kamer IP. Ułatwia montaż, eliminuje potrzebę używania dodatkowych zasilaczy i kabli i znacząco obniża koszt instalacji.
Sprawdź jak działa!
Spis treści
- Co to jest PoE (Power over Ethernet)?
- Zasilanie PoE kamer IP – co to właściwie oznacza?
- Standardy zasilania PoE – jaką moc dostarczają?
- Kluczowe elementy systemu PoE
- Jak działa zasilanie PoE w praktyce?
- Jak zasilany jest switch PoE?
- Co w przypadku awarii zasilania?
- Zalety zasilania PoE w monitoringu IP
- Ograniczenia i na co uważać
- Switch PoE czy rejestrator z PoE? Co wybrać do monitoringu?
- Podsumowanie
- Pytania i odpowiedzi
- Czym jest PoE?
- Jak działa zasilanie PoE?
- Jaki kabel do zasilania PoE?
- Czy router daje zasilanie PoE?
- Co to jest PoE w sieci?
- Zasilanie PoE – schemat
Co to jest PoE (Power over Ethernet)?
PoE (Power over Ethernet) to technologia, która umożliwia przesyłanie zarówno danych, jak i zasilania elektrycznego jednym przewodem sieciowym – najczęściej kablem typu UTP z zakończeniem RJ45. PoE jest stosowane przede wszystkim w systemach monitoringu IP, a także w telefonii VoIP, punktach dostępowych Wi-Fi czy systemach domofonowych.
Zasilanie PoE kamer IP – co to właściwie oznacza?
Zasilanie PoE kamer IP oznacza zasilanie energią elektryczną kamer działających w technologii Internet Protocol za pomocą switcha IP i kabla UTP.
Zasilanie PoE kamer IP odbywa się zgodnie ze standardami IEEE 802.3af, 802.3at lub 802.3bt. W zależności od wersji, PoE może dostarczać od kilkunastu do nawet 90 W na pojedynczy port. Zasilanie to może być dostarczane do kamer przez switch PoE lub rejestrator NVR PoE.
Technologia PoE eliminuje potrzebę prowadzenia osobnych kabli zasilających do kamer – wystarczy jeden przewód UTP, który dostarcza prąd i jednocześnie przesyła obraz oraz dane.
Standardy zasilania PoE – jaką moc dostarczają?
W zależności od rodzaju urządzeń i zapotrzebowania na moc, możemy wyróżnić trzy główne standardy PoE:
IEEE 802.3af (PoE) – dostarcza do 15,4 W mocy na port, z czego około 12,95 W jest dostępne dla urządzenia końcowego. Wystarczające do zasilania prostych kamer IP bez dodatkowych funkcji.
IEEE 802.3at (PoE+) – oferuje do 30 W na port. To popularny wybór w przypadku kamer z podświetleniem IR, mikrofonem lub dodatkowymi modułami.
IEEE 802.3bt (PoE++) – zapewnia od 60 do nawet 90 W mocy, co pozwala na zasilanie bardziej wymagających urządzeń, takich jak kamery PTZ, obrotowe czy z grzałkami. Standard 802.3bt wykorzystuje wszystkie cztery pary przewodów skrętki (tzw. 4PPoE), co umożliwia przesyłanie większej mocy przy mniejszych stratach napięcia i większej stabilności działania.
Nowsze standardy, takie jak PoE+ czy PoE++, są zazwyczaj kompatybilne wstecz, co oznacza, że switch PoE+ może zasilić urządzenie wymagające standardowego PoE (802.3af), choć oczywiście urządzenie to nie wykorzysta pełnej mocy oferowanej przez PoE+.
Kluczowe elementy systemu PoE
Aby zasilanie PoE działało poprawnie i stabilnie, potrzebne są trzy podstawowe komponenty:
Kamera IP z obsługą PoE – musi być zgodna ze standardem stosowanym w instalacji (np. 802.3af, 802.3at, 802.3bt),

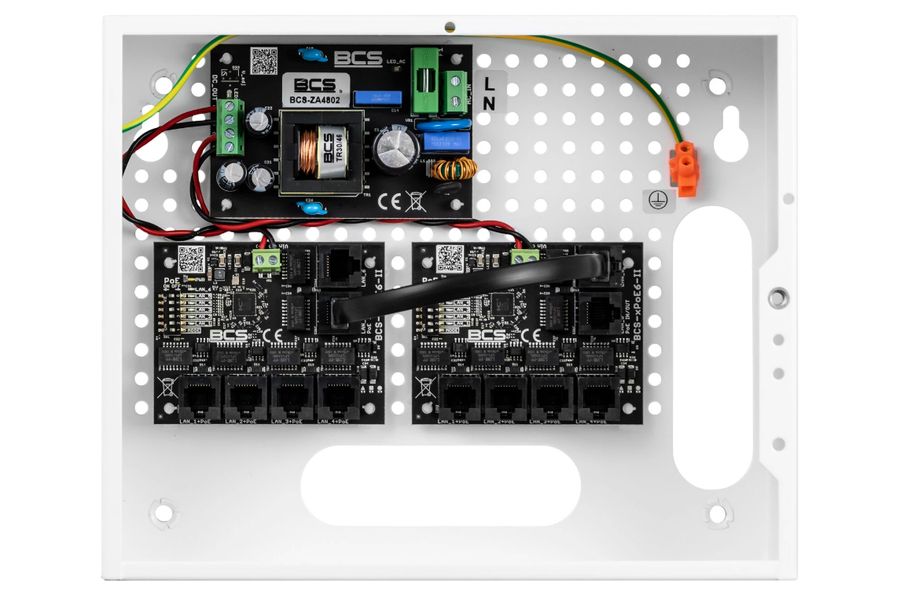

Switch PoE – urządzenie sieciowe, które dostarcza zasilanie i dane przez jeden kabel Ethernet,

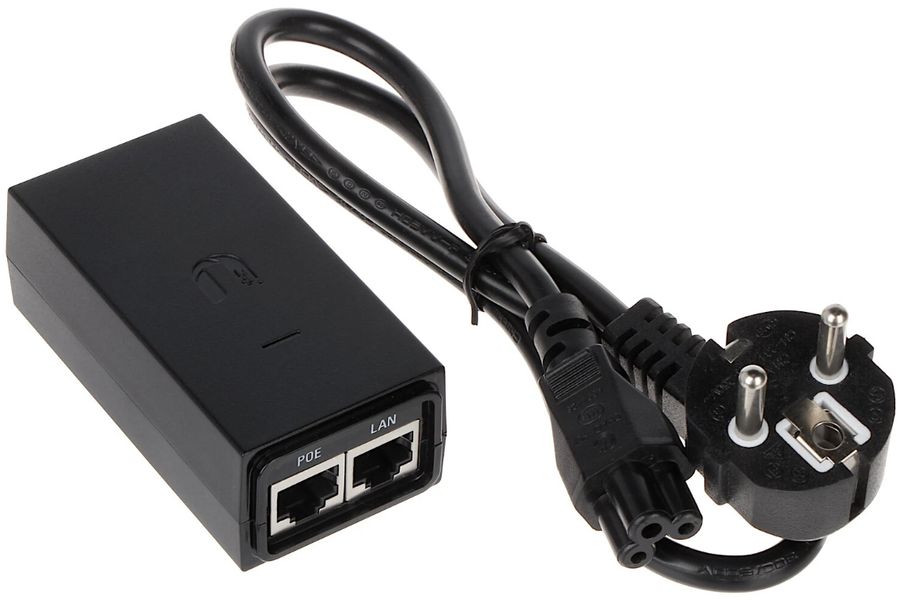

Alternatywnie: injector PoE (tzw. midspan) – przydatny, gdy używasz standardowego switcha bez funkcji PoE.
Dodatkowo wielu producentów oferuje rejestratory IP z wbudowanym switchem PoE (tzw. NVR PoE), co pozwala stworzyć prosty, kompaktowy system bez konieczności zakupu oddzielnego switcha. Takie rozwiązanie świetnie sprawdza się w domowych i niewielkich instalacjach.
Jak działa zasilanie PoE w praktyce?
Kamery IP PoE mają jedno gniazdo RJ45 (czyli klasyczny port Ethernet). Przez to gniazdo trafia do nich zarówno zasilanie, jak i dane (obraz, dźwięk itp.).
Każda kamera jest podłączona przewodem UTP (skrętka) – zakończonym wtyczką RJ45 – do switcha PoE (lub rejestratora z funkcją PoE). To zwykły kabel sieciowy, najlepiej kategorii 5e lub 6.
Switch PoE (czyli przełącznik z funkcją Power over Ethernet) zasila kamery i odbiera z nich dane – wszystko jednym przewodem.
Switch PoE jest następnie podłączony do rejestratora IP (NVR), który zarządza nagrywaniem, podglądem i konfiguracją całego systemu. To połączenie między switchem a rejestratorem może być:
- przewodem sieciowym (jeśli urządzenia są oddzielne),
- lub wbudowane (jeśli używasz rejestratora z własnym switchem PoE).
Jak zasilany jest switch PoE?
Switch PoE musi być podłączony do zasilania – wystarczy standardowe gniazdko 230 V. Zazwyczaj wykorzystuje się zasilacz wtyczkowy lub zintegrowany kabel zasilający typu komputerowego. Dobrą praktyką jest podłączenie go do zasilacza UPS, aby zapewnić ciągłość pracy systemu.
Co w przypadku awarii zasilania?
Aby uniknąć przerwy w nagrywaniu obrazu z kamer zastosuj:
- zasilacz awaryjny UPS, który podtrzyma działanie switcha i rejestratora przez kilkadziesiąt minut,
- lub zasilanie buforowe (w większych instalacjach), gdzie napięcie 230V jest podtrzymywane przez akumulator.
Zalety zasilania PoE w monitoringu IP
Zasilanie PoE to nie tylko wygoda, ale też konkretne korzyści, które docenisz już na etapie instalacji systemu. To rozwiązanie przyjazne zarówno dla początkujących, jak i profesjonalistów – niezależnie od wielkości instalacji.
- Mniej kabli – jeden przewód transmituje obraz z kamery i zasilanie do kamery.
- Niższe koszty instalacji – nie trzeba instalować dodatkowych gniazdek elektrycznych do zasilania kamer, ani kupować oddzielnych zasilaczy.
- Bezpieczeństwo – niskonapięciowe zasilanie nie wymaga montażu przez elektryka z uprawnieniami SEP.
- Łatwa rozbudowa – wystarczy dodać nowe kamery do switcha, o ile tylko ma wystarczającą liczbę wolnych portów.
Ograniczenia i na co uważać
Chociaż PoE ma wiele zalet, warto być świadomym jego ograniczeń i wyzwań. Zaliczamy do nich:
- Zasięg – standardowy kabel UTP pozwala na ok. 100 m przesyłu. Dłuższe odcinki wymagają repeaterów lub switchy pośredniczących;
- Moc – kamery o dużym poborze energii (PTZ, z grzałkami) wymagają standardu PoE++ i odpowiednich kabli (Cat5e lub Cat6);
- Budżet mocy – switch PoE ma ograniczoną moc łączną (np. 120 W). – Należy upewnić się, że suma mocy pobieranej przez wszystkie podłączone urządzenia nie przekracza tego limitu. Przykładowo, jeśli switch ma budżet 120 W, a podłączymy 6 kamer, z których każda pobiera 25 W (łącznie 150 W), to switch nie będzie w stanie zasilić wszystkich kamer poprawnie – niektóre mogą nie uruchomić się wcale lub działać niestabilnie.
Dla ciekawskich: Cat5e (Category 5 enhanced) i Cat6 (Category 6) to standardy kabli UTP, czyli skrętki wykorzystywanej do sieci komputerowych i transmisji danych – w tym również do zasilania w technologii PoE. Cat5e zapewnia prędkość transmisji do 1 Gb/s, a Cat6 nawet do 10 Gb/s.
Switch PoE czy rejestrator z PoE? Co wybrać do monitoringu?
Wybór między switchem PoE a rejestratorem z wbudowanym PoE zależy przede wszystkim od skali i elastyczności planowanej instalacji.
Switch PoE zapewnia większą elastyczność – umożliwia zasilanie nie tylko kamer, ale także innych urządzeń sieciowych, takich jak punkty dostępowe Wi-Fi czy wideodomofony. Sprawdza się szczególnie w większych systemach i w firmach, gdzie wymagana jest rozbudowana infrastruktura.
Rejestrator PoE (NVR) to kompaktowe, wygodne rozwiązanie typu all-in-one, które integruje nagrywanie i zasilanie w jednym urządzeniu. Jest idealne dla użytkowników domowych i prostych instalacji.
W domu najczęściej wystarczy rejestrator PoE obsługujący 4-8 kamer. W przypadku bardziej zaawansowanych instalacji – zwłaszcza w środowiskach komercyjnych – lepszym wyborem będzie oddzielny switch PoE w połączeniu z klasycznym rejestratorem IP.
Podsumowanie
PoE to obecnie najwygodniejszy sposób zasilania kamer IP – zarówno dla użytkowników domowych, jak i profesjonalnych instalatorów. Oferuje prostotę, niezawodność i estetykę instalacji bez kompromisów w funkcjonalności.
Wybieraj sprawdzone komponenty zgodne ze standardami PoE, a unikniesz problemów z kompatybilnością i przeciążeniem. Zasilanie przez Ethernet to inwestycja, która się po prostu opłaca. Jeśli chcesz zamontować kamery z zasilanie PoE na terenie swojego obiektu, skontaktuj się z nami.
Pytania i odpowiedzi
Czym jest PoE?
PoE (Power over Ethernet) to technologia przesyłania danych i energii elektrycznej jednym przewodem Ethernet (skrętką). Dzięki niej można zasilać urządzenia sieciowe, takie jak kamery IP, punkty dostępowe Wi-Fi czy domofony, bez potrzeby używania dodatkowych zasilaczy i kabli.
Jak działa zasilanie PoE?
Zasilanie PoE działa poprzez switch lub iniektor działający w tej technologii, który wprowadza napięcie do kabla sieciowego. Kamera IP przez jeden przewód odbiera zasilanie i przekazuje obraz. W zależności od standardu PoE możliwe jest dostarczenie nawet do 90 watów mocy na port.
Jaki kabel do zasilania PoE?
Do zasilania PoE stosuje się standardowe kable Ethernet, najczęściej skrętkę UTP kategorii Cat5e lub Cat6, które są przeznaczone odpowiednio do transmisji do 1 Gb/s i 10 Gb/s..Te przewody muszą zapewnić stabilne przesyłanie danych i prądu na odległość do 100 metrów.
Czy router daje zasilanie PoE?
Typowy router domowy nie ma funkcji PoE. Zasilanie PoE oferują specjalne przełączniki (switch PoE) lub iniektory PoE, które stosuje się wtedy, gdy używasz zwykłego routera. Iniektor PoE wprowadzi wówczas napięcie do kabla sieciowego między routerem a kamerą IP.
Co to jest PoE w sieci?
PoE w sieci to technologia, która pozwala zasilać urządzenia końcowe i przesyłać dane jednym kablem Ethernet. Stosuje się ją w monitoringu IP, telefonii VoIP czy sieciach Wi-Fi. Dzięki niej można ograniczyć ilość kabli i uprościć instalację urządzeń sieciowych.
Zasilanie PoE – schemat
Schemat zasilania PoE opiera się na jednym kablu sieciowym (Ethernet), który łączy kamerę IP z urządzeniem zasilającym – najczęściej switchem PoE lub iniektorem. Przez ten sam przewód przesyłane są zarówno dane wideo, jak i zasilanie elektryczne. Kabel zakończony jest typową wtyczką sieciową (tzw. złączem RJ45).
